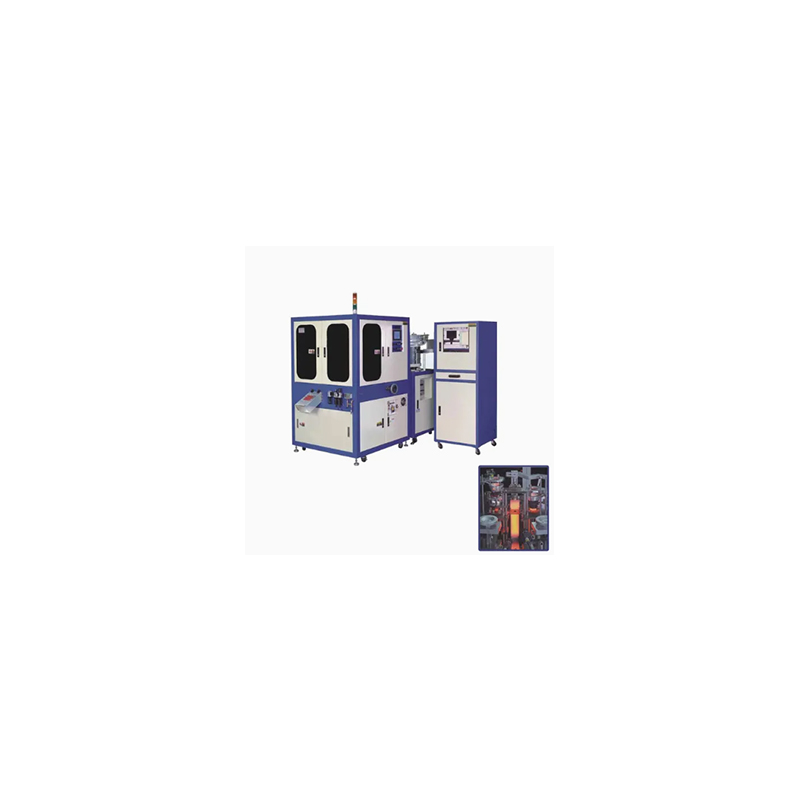

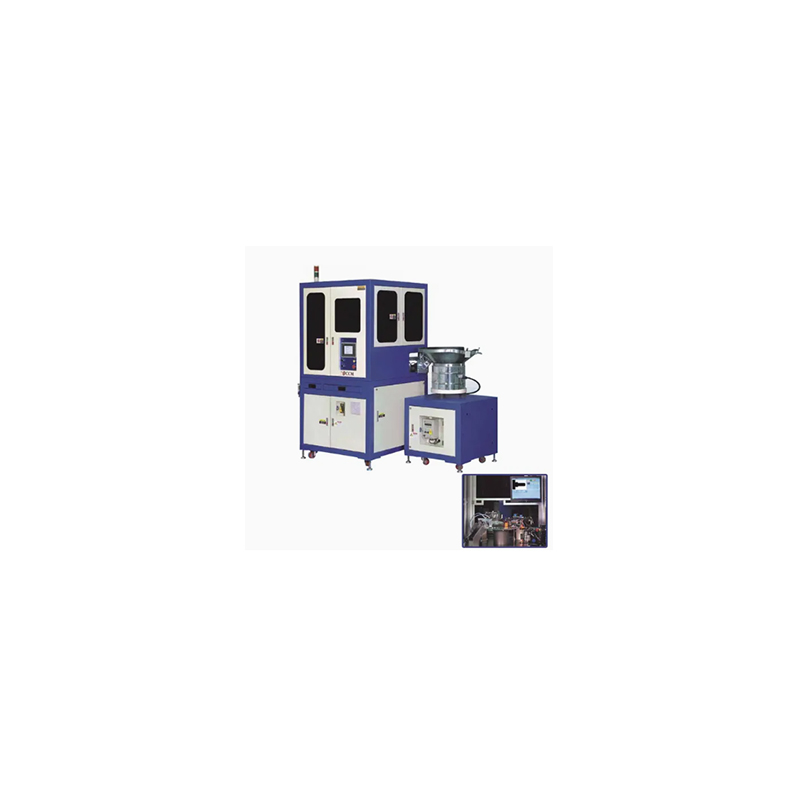

دستگاه مرتب سازی نوری آجیل مربع Ronen® ، که برای رعایت استانداردهای بالای تولید کنندگان طراحی شده است ، از دوربین ها برای بازرسی از آجیل مربع استفاده می کند. این می تواند نقص هایی مانند گوشه های ترک خورده آجیل یا نخ های تغییر شکل یافته را تشخیص داده و آنها را جدا کند. این ماده به طور خودکار آجیل های واجد شرایط را در یک جعبه مرتب سازی و آجیل های غیرقابل قبول در جعبه مرتب سازی دیگر مرتب می کند.
دستگاه مرتب سازی نوری آجیل مربع به طور خاص برای شناسایی محصولات معیوب و طبقه بندی آنها بر اساس مشخصات مربوط به آجیل مربع طراحی شده است. با استفاده از لنز و روشنایی نوری ، می تواند تشخیص دهد که آیا مشکلی در مهره وجود دارد یا خیر.
دستگاه مرتب سازی نوری آجیل مربع تجهیزات مرتب سازی ویژه ای است که برای آجیل مربع طراحی شده است. هسته اصلی آن دو نیاز اصلی را حل می کند: اول ، از طریق فناوری تشخیص نوری ، ساختار مربع ، کانتورهای لبه و گوشه و سایر ویژگی های آجیل مربع را به طور دقیق ضبط می کند و به سرعت آجیل مربع را از اتصال دهنده های مخلوط مانند پیچ ها ، آجیل های گرد و واشر جدا می کند تا از سردرگمی قسمت های مشابه جلوگیری شود. دوم ، برای آجیل مربع جدا شده ، ویژگی های کلیدی مانند اندازه (مانند طول جانبی ، فاصله مورب) ، ضخامت و اندازه نخ (مانند زمین ، قطر اسمی) را آزمایش می کند و دسته های مختلط آجیل مربع را به گروه هایی با مشخصات یکنواخت سازماندهی می کند ، و مواد استاندارد را برای انبارهای بعدی و پیوندهای مونتاژ ارائه می دهد. کل فرآیند برای دستیابی به مرتب سازی کارآمد و دقیق به فناوری نوری متکی است.

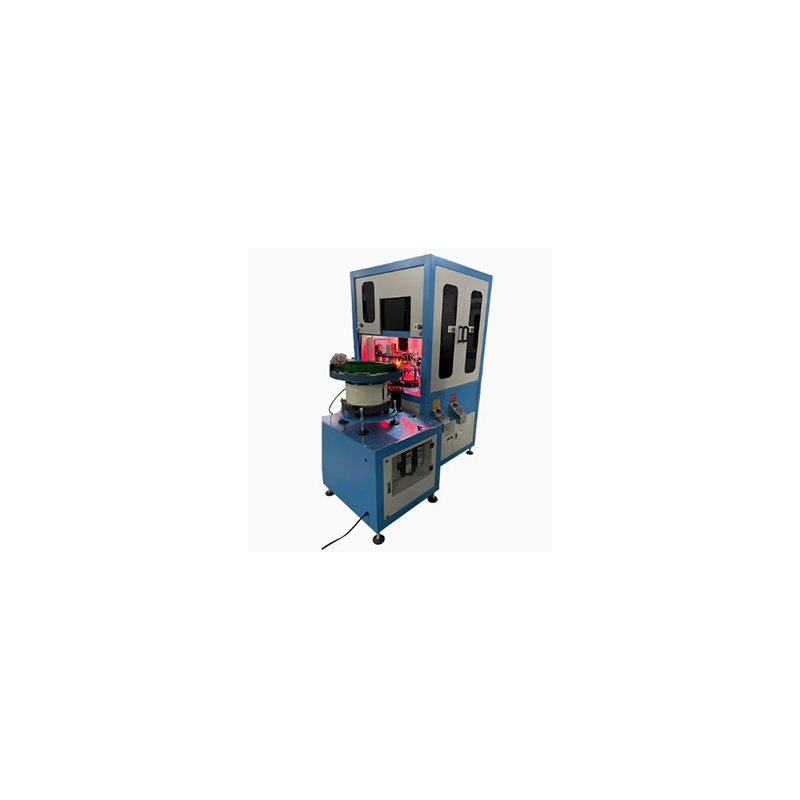

دستگاه مرتب سازی نوری آجیل مربع از یک فیدر از نوع کاسه ارتعاش استفاده می کند و مجهز به آهنگ های سفارشی و ابزارهای جهت دار است. این ابزارها با دقت طراحی شده اند تا بتوانند هر مهره مربع را به طور ایمن ، معمولاً با یک طرف مسطح به سمت پایین قرار دهند ، و به دوربین اجازه می دهد تا منظره های از بالا به پایین را بدست آورد ، از این طریق اندازه گیری دقیق را امکان پذیر می کند.
علاوه بر طبقه بندی اندازه ، دستگاه همچنین می تواند قطعات معیوب را شناسایی و حذف کند. سیستم بینایی می تواند نقایص متداول مانند آسیب گوشه ، ترک ها ، نخ های گمشده (برای آجیل های از پیش استفاده شده) ، زنگ زدگی شدید یا اتاق های نادرست را تشخیص دهد. این ویژگی کنترل کیفیت تضمین می کند که فقط آجیل واجد شرایط می توانند وارد بسته بندی شوند.
قسمت | ps-1100 | PSL-1300 | PSG-1300 | PSG-2300 |
قطر سیم (میلی متر) | φ3.0-f8.0 |
φ8.0-f16.0 |
φ1.2-f3.0 |
φ8-f20 |
عرض سر (میلی متر) | φ5-f15 |
φ10-f25 |
φ2.5-f8 |
φ8-f35 |
ارتفاع سر (میلی متر) | 2-10 | 2-25 | 0.5-7 |
|
طول زیر سر (میلی متر) | 5-70 | 15-120 | 1.5-12 |
|
مرتب سازی دقت (میلی متر) | 0.03 ± | 0.03 ± |
0.03 ± |
0.03 ± |
سرعت مرتب سازی (رایانه شخصی/دقیقه) | 100-600 | 100-400 | 100-900 | 100-600 |
فشار هوا (کیلوگرم در سانتی متر مربع) |
5 |
|||
کامپیوتر | کامپیوتر صنعتی | |||
دوربین دیجیتالی | باسولر | باسولر |
باسولر |
باسولر |
وزن خالص/ناخالص (کیلوگرم) | 800/1141 | 950/1351 | 785/1026 | 685/963 |
دستگاه ابعاد (l*w*h) mm | 2000*2000*2100 | 2200*2200*2100 | 1900*1600*1150 | 1400*1850*2130 |
ابعاد بعد از جعبه (میزبان/مکان ارتعاش+پایه رایانه) (L*W*H) میلی متر |
1480*1270*2120 1580*1030*1970 |
1650*1580*2120 1800*1100*1970 |
950*1430*2240 | 2240*2080*2240 |
نقطه فروش دستگاه مرتب سازی نوری مهره مربع این است که می تواند دقیقاً و به سرعت آجیل مربع را مرتب کند. دوربین آن می تواند از چندین زاویه ضبط کند ، بنابراین محصولات معیوب اساساً فرار از تشخیص غیرممکن است. سرعت نیز سریعتر از عملکرد دستی است و دقت حتی پس از کار مداوم به مدت چند ساعت یکسان است.
