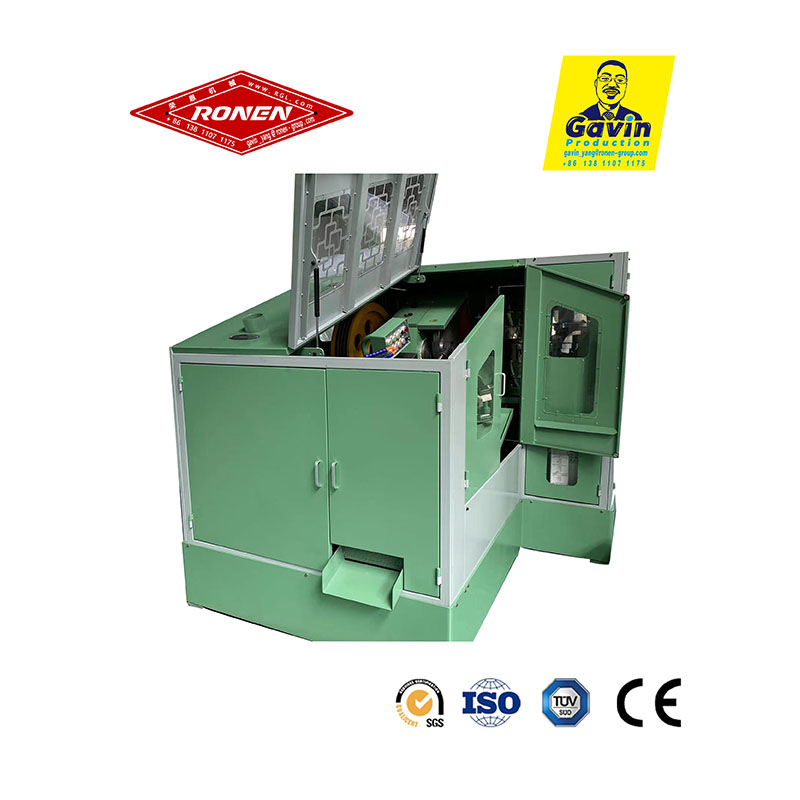

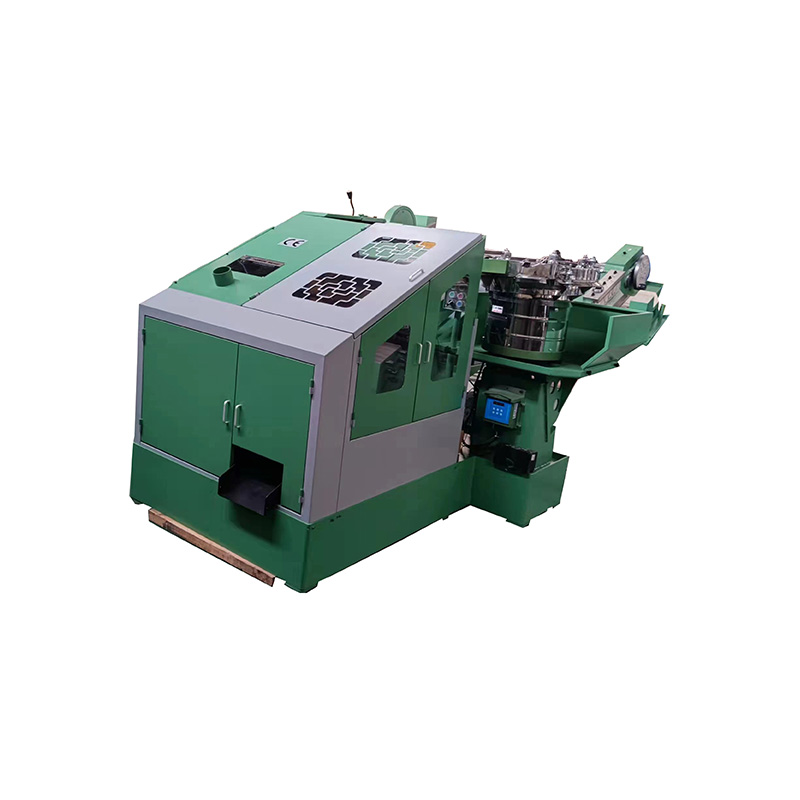

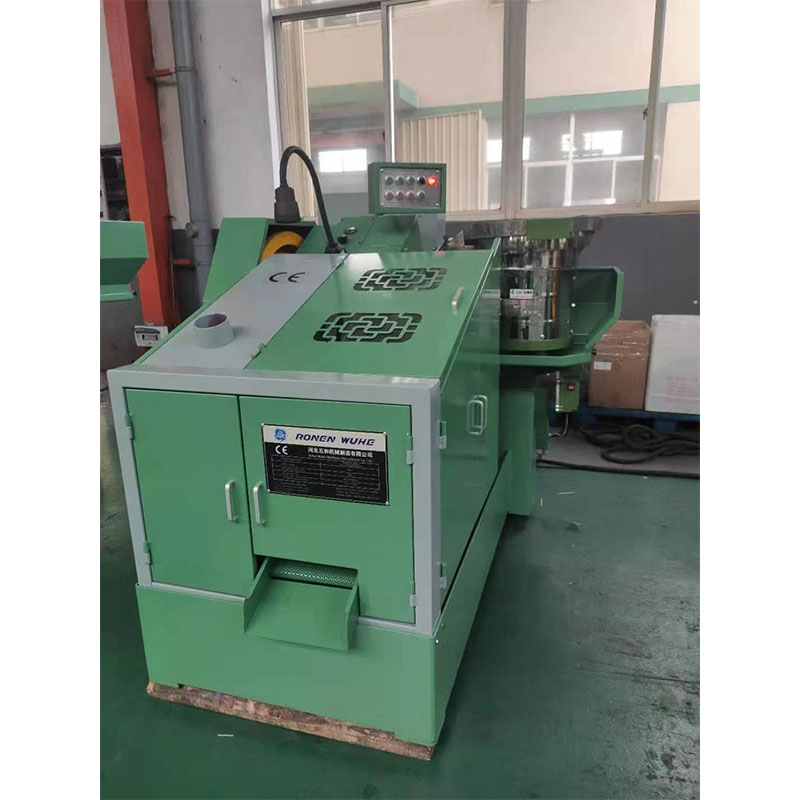

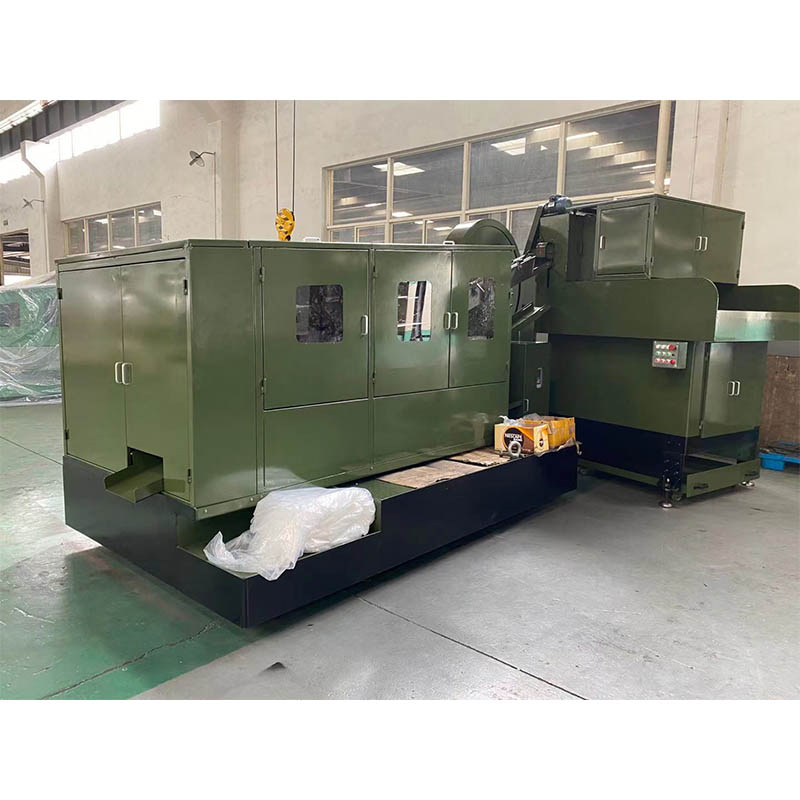

تولید کنندگان با استفاده از دستگاه برش نخ خارجی و داخلی Ronen® می توانند به طور همزمان موضوعات خارجی و داخلی را پردازش کنند. فقط با استفاده از یک اهرم کنترل ساده ، می توانید بین حالت ها جابجا شوید. برای میله ها و لوله های فلزی مناسب است و اندازه های مشترک را بدون نیاز به تنظیمات پیچیده انجام می دهد.
دستگاه برش نخ خارجی و داخلی دارای دو قسمت اصلی کار است. یکی مجهز به یک ابزار برش نخ خارجی است که می تواند نخ ها را در دایره بیرونی قسمت برش دهد. مورد دیگر مجهز به یک ابزار برش نخ داخلی است که می تواند نخ را در سوراخ قسمت برش دهد.
دستگاه برش نخ خارجی و داخلی می تواند موضوعات خارجی و داخلی را در همان سکوی مشابه پردازش کند. برش نخ های خارجی را با بستن شیر چرخش روی قطعه کار تکمیل می کند. در همان زمان ، یا با پیچیدن شیر به سوراخ از پیش حفر شده به ترتیب ، متوجه برش و شکل گیری موضوعات داخلی می شود. این عملکرد دوگانه جایگزین نیاز به ماشین های جداگانه برای پردازش موضوعات خارجی و داخلی است.
برای پردازش نخ های داخلی ، دستگاه برش نخ خارجی و داخلی یک سوراخ از پیش حفر شده در زیر دوک ضربه زدن قرار می دهد. شیر چرخش را به داخل سوراخ سوق می دهد. لبه برش شیر در طی فرآیند پیشرفت ، مواد را از بین می برد و از این طریق یک نخ داخلی در سوراخ تشکیل می شود. معمولاً از مایع خنک کننده برای روغن کاری و حذف تراشه ها استفاده می شود.
ماشین های ما می توانند طیف گسترده ای از قطعه های کاری را پردازش کنند. برای نخ های خارجی می تواند میله ها ، گل میخ ها یا لوله ها را به پایان برساند. برای موضوعات داخلی ، می تواند قطعات را با سوراخ های از پیش حفر شده مانند ریخته گری ، صفحات یا خالی مهره برطرف کند. فیکسچر تضمین می کند که قطعات تحت عمل نیروی برش پایدار بمانند.
| مدل | دامنه قطر (میلی متر) | حداکثر طول خالی (میلی متر) | حداکثر موضوع حداکثر (میلی متر) | ظرفیت (رایانه شخصی/دقیقه) | موتور اصلی (کیلومتر) | ارتفاع Die Die (MM) | موتور روغن (کیلومتر) | موتور خوراک (کیلومتر) | حجم بسته بندی (سانتی متر) | موش (کیلوگرم) |
| 3h30a/b | 2-3.5 | 30 | 30 | 230-270 | 1.5 | 25*30*70/80 | 0.18 | 0.37 | 150*91*140 | 570 |
| 4h45a/b | 2.5-4 | 45 | 40 | 180-230 | 2.2 | 25*45*76/90 | 0.18 | 0.4 | 170*125*150 | 850 |
| 4H55a/b | 3-5 | 55 | 50 | 160-200 | 3 | 25*55*85/100 |
0.18 |
0.5 | 172*130*150 | 1170 |
| 6H55a/b | 4-6 | 50 | 45 | 120-160 | 4 | 25*50*110/125 |
0.18 |
0.37 | 185*125*150 | 1400 |
| 6H70B | 4-6 |
70/85 | 70 | 120-160 | 5.5 | 25*70*110/125 |
0.18 |
0.6 | 195*140*160 | 1500 |
| 6H105B | 4-8 | 105/125 | 100 | 120-140 |
5.5 |
25*105*110/125 |
0.18 |
0.6 | 200*160*160 | 1700 |
| 6H40Bl | 4-8 | 40 | 40 | 60 |
5.5 |
40*40*235/260 |
0.18 |
0.5 | 234*140*160 | 2500 |
| 8h80b | 5-8 | 80 | 75 | 90-120 | 7.5 | 30*80*150/170 |
0.37 |
0.6 | 245*150*160 | 3100 |
| 8h105b | 5-10 | 105/125 | 100 | 90-120 | 7.5 | 30*105*150/170 |
0.37 |
0.6 | 244*170*160 | 3200 |
| 8h150b | 5-10 | 150/200 | 150 | 90-110 | 11 | 30*150*150/170 |
0.37 |
0.8 |
245*190*170 | 3300 |
| 10h105b | 6-10 | 105/125 | 100 | 90-110 | 11 | 30*105*150/170 |
0.37 |
0.8 |
250*160*170 | 3500 |
| 12h150b | 8-14 | 150/200 | 150 | 75 | 15 | 40*150*190/210 |
0.37 |
0.8 |
315*195*170 | 4400 |
| 12th150b | 8-14 |
150/200 | 150 | 75 | 15 | 40*150*190/210 |
0.37 |
0.8 |
304*200*185 | 5200 |
| 14H105B | 8-14 |
105 | 100 | 75 | 15 | 40*150*190/210 |
0.37 |
0.8 | 315*195*170 | 4600 |
| 16h150b/c | 10-18 | 150/250 |
150 | 45-50 | 22 | 40*150*190/210 |
0.36 |
1 | 363*215*200+160*160*190 | 12300 |
| 20h150b/c | 16-22 | 150/250 |
150 | 35-45 | 30 | 50*150*285/310 |
0.36 |
2 | 410*215*200+160*160*190 | 14700 |
| 24h150c | 20-25 | 150/250 | 150 | 42 | 37 | 50*150*380/420 | 0.36 | 4 | 420*225*224+160*160*190 | 19000 |
سیستم ابزار دستگاه برش نخ خارجی و داخلی بسیار انعطاف پذیر است. برش نخ خارجی و برش نخ داخلی را می توان به سرعت جایگزین کرد. در طی فرآیند برش ، نیرو به طور مساوی توزیع می شود ، سطح نخ صاف است ، هیچ آبرسانی وجود نخواهد داشت و به پولیش دیگری نیاز نیست. این یک عملکرد خودکار تراشه را دارد. تراش های آهنی برش به طور خودکار در جعبه جمع آوری قرار می گیرند و در میز کار جمع نمی شوند.
