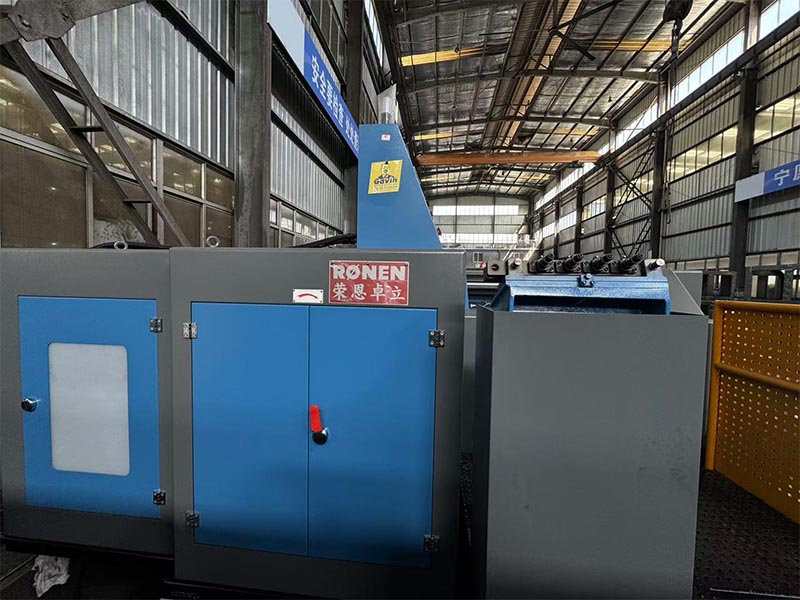

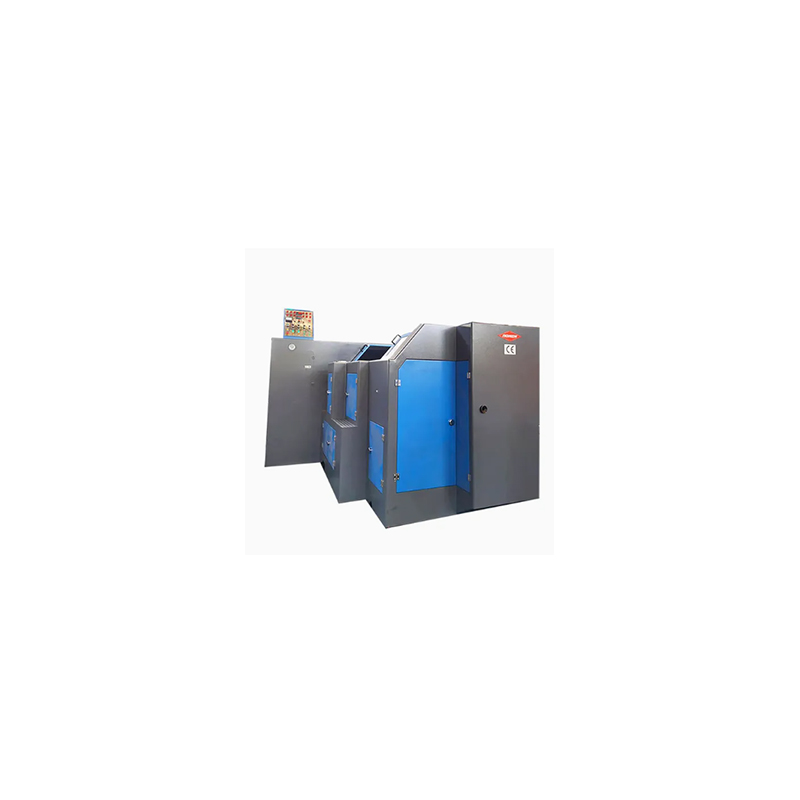

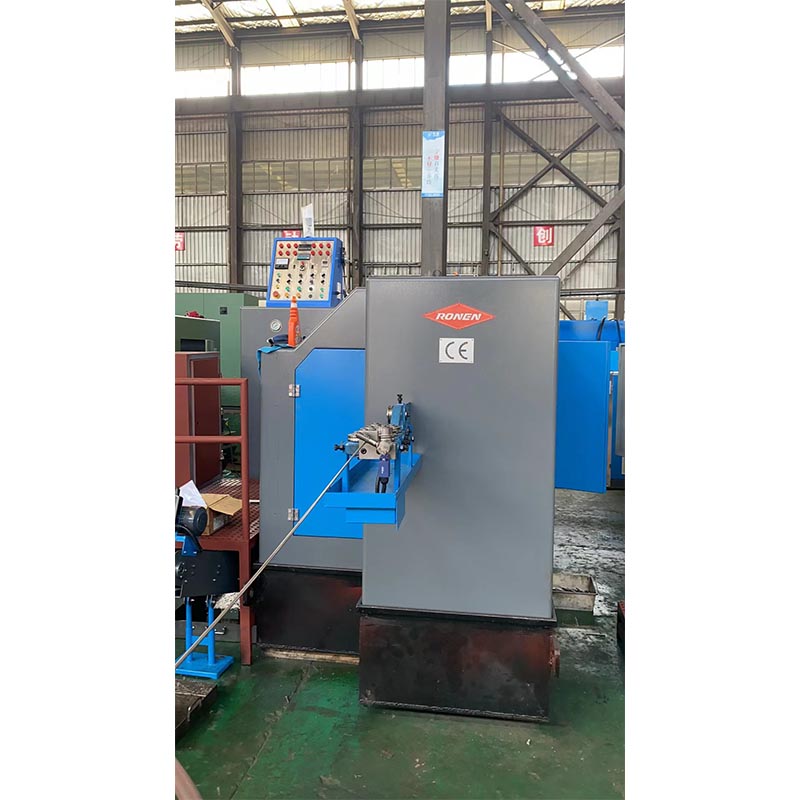

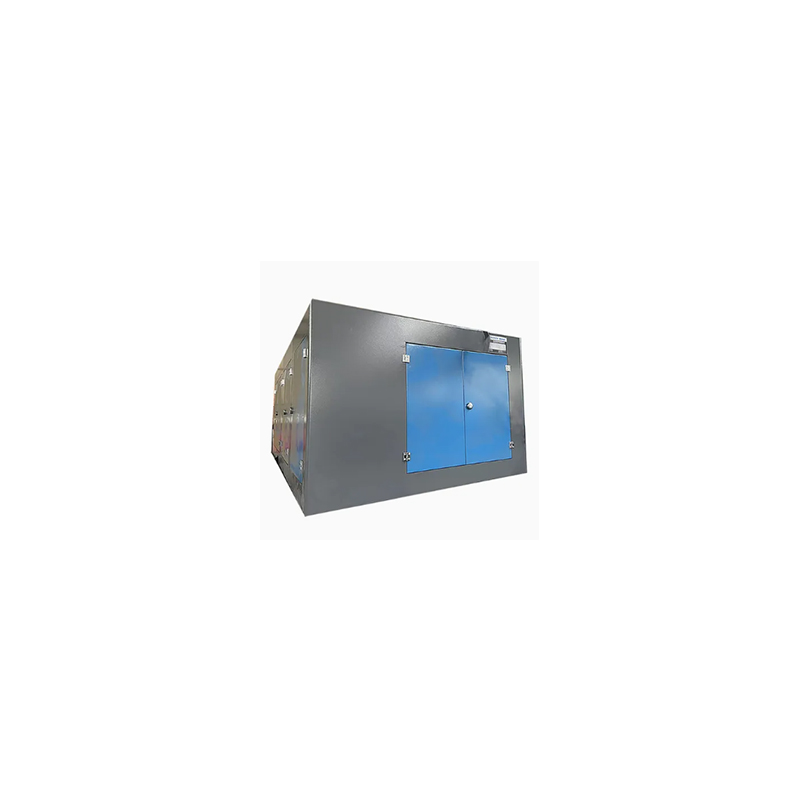

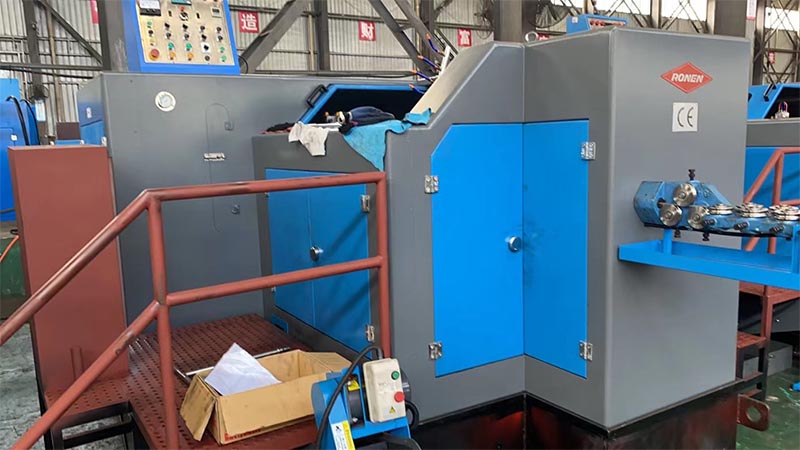

رونن® Cold Forging 3 Station Bolt Former Machine یک دارایی ضروری برای تامین کنندگان است که شکل گیری پیچ را از طریق سه مرحله آهنگری سرد تکمیل می کند: برهم زدن قسمت خالی، شکل دادن به سر و کوتاه کردن قسمت اضافی. فقط سیم فولادی را بارگیری کنید، ایستگاه را تنظیم کنید و دستگاه به طور خودکار کار می کند.
دستگاه کولد فورج 3 استیشن پیچ و مهره سابق از روش اکستروژن سرد استفاده می کند تا سیم فلزی را به تدریج از طریق سه ایستگاه مختلف به قطعات پیچ و مهره تبدیل کند. سه ایستگاه کاری وظایف مشخصی داشتند و محصول نهایی یک پیچ و مهره با سر کامل بود.
دستگاه فورج 3 استیشن بولت سابق یک دستگاه آهنگری سرد چند ایستگاهی است که سر پیچ ها را طی سه فرآیند متوالی تشکیل می دهد. سیم های برش خورده به سه قالب مختلف منتقل می شوند. در هر ایستگاه، پانچ به قسمت خالی برخورد می کند، به تدریج فلز را فورج می کند و در نهایت یک سر پیچ کامل را تشکیل می دهد. در مقایسه با ماشین‌هایی با ایستگاه‌های کمتر، این می‌تواند هندسه‌های پیچیده‌تری را در سر پیچ ایجاد کند.
ابتدا سیم را از سیم پیچ به دستگاه پیچ و مهره سابق Cold Forging 3 Station وارد کنید. سیم از طریق دستگاه صاف کننده عبور می کند تا مطمئن شود که کاملاً مستقیم است. سپس توسط دستگاه برش به قطعاتی با طول های مشخص بریده می شود. قوام صفحات از اهمیت بالایی برخوردار است زیرا می تواند مقدار دقیق فلز مورد نیاز برای سه مرحله شکل دهی را فراهم کند.
در اولین ایستگاه ماشین، قسمت های برش خورده توسط پانچ فشرده می شوند. فرآیند اولیه آشفتگی از اینجا شروع می‌شود، و فلز را در یک انتهای قسمت خالی جمع می‌کنیم تا یک شکل اولیه و خشن از پیش شکل‌گرفته را تشکیل دهد. این مرحله برای شکل دهی دقیق تر در ایستگاه های بعدی آماده می شود.
| مدل | واحد | RNBF-63S | RNBF-83S | RNBF-83SL | RNBF-103S | RNBF-103L | RNBF-133S | RNBF-133SL | RNBF-133L |
| ایستگاه آهنگری | نه | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| نیروی آهنگری | کیلوگرم | 35.000 | 60.000 | 60.000 | 80.000 | 80.000 | 115.000 | 120.000 | 120.000 |
| حداکثر قطر برش | میلی متر | ø8 | ø10 | ø10 |
ø12 |
ø12 |
ø15 |
ø15 |
ø15 |
| حداکثر طول برش | میلی متر | 80 | 80 | 115 | 135 | 185 | 145 | 190 | 265 |
| نرخ خروجی | عدد در دقیقه | 150-240 | 130-200 | 120-190 | 100-160 | 85-140 | 90-160 | 80-120 | 60-100 |
| P.K.P. Stroke | میلی متر | 12 | 15 | 18 | 30 | 30 | 30 | 40 | 40 |
| K.O.Stroke | میلی متر | 70 | 70 | 92 | 118 | 160 | 110 | 175 | 225 |
| ضربه قوچ اصلی | میلی متر | 110 | 110 | 160 | 190 | 262 | 190 | 270 | 380 |
| قدرت موتور اصلی | کیلووات | 11 | 15 | 18.5 | 22 | 22 | 30 | 37 | 37 |
| کلی dims.of cut off die | میلی متر | ø30x45L | ø35x50 لیتر |
ø35x50 لیتر |
ø45x59L |
ø45x59L |
ø63x69L |
ø63x69L |
ø63x69L |
| به طور کلی dims.of پانچ قالب | میلی متر | ø40x90 لیتر |
ø45x90 لیتر |
ø45x125L |
ø53x115L |
ø53x115L |
ø60x130L |
ø60x130L |
ø60x229L |
| به طور کلی کم نور شدن قالب اصلی | میلی متر | ø50x85L |
ø60x85L |
ø60x130L |
ø75x135L |
ø75x185L |
ø86x135L |
ø86x190 لیتر |
ø86x305L |
| زمین بمیر | میلی متر | 60 | 70 | 70 | 90 | 94 | 110 |
110 |
110 |
| وزن تقریبی | تن | 6.5 | 11.5 | 12 | 15 | 19.5 | 20 | 26 | 31 |
| قطر پیچ قابل اجرا | میلی متر | 3-6 | 5-8 | 6-10 | 6-10 | 8-12.7 | 8-12.7 | 8-12.7 | 8-12.7 |
| طول ساقه خالی | میلی متر | 10-65 | 10-65 | 15-90 | 15-100 | 20-152 | 20-100 | 20-160 | 50-220 |
| به طور کلی کم نور می شود | میلی متر | 5300*2900*2300 | 6000*3100*2500 | 6500*3100*2500 | 7400*3500*2800 | 9000*3400*2900 | 7400*3500*2800 | 10000*3690*2900 | 10000*3690*3000 |
ویژگی دستگاه پیچ و مهره 3 ایستگاهی Cold Forging این است که موقعیت های کاری آن قابل تنظیم بوده و سازگاری قوی دارد. فشار اعمال شده در هر ایستگاه کاری و موقعیت قالب را می توان به طور مستقل تنظیم کرد. قالب از نوع اسپلیت بوده و نیاز به تعویض کامل ندارد و در نتیجه در هزینه قالب صرفه جویی می شود.
