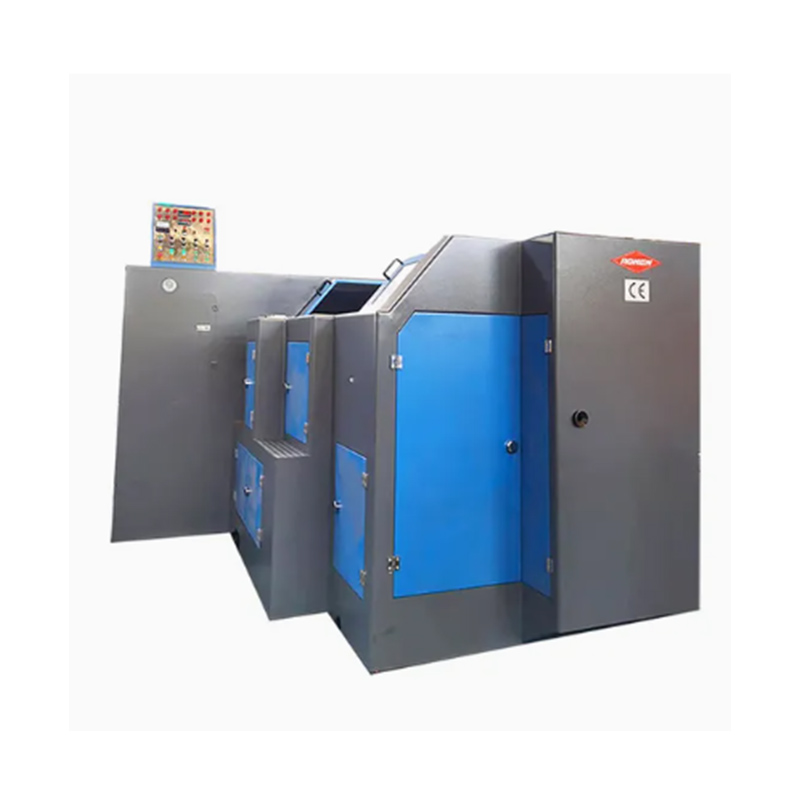

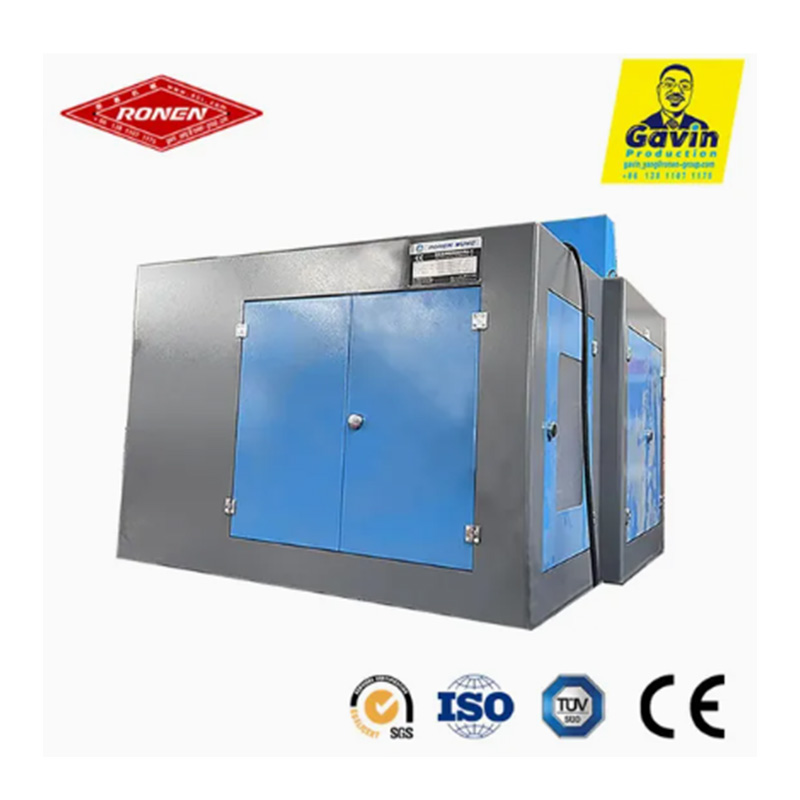

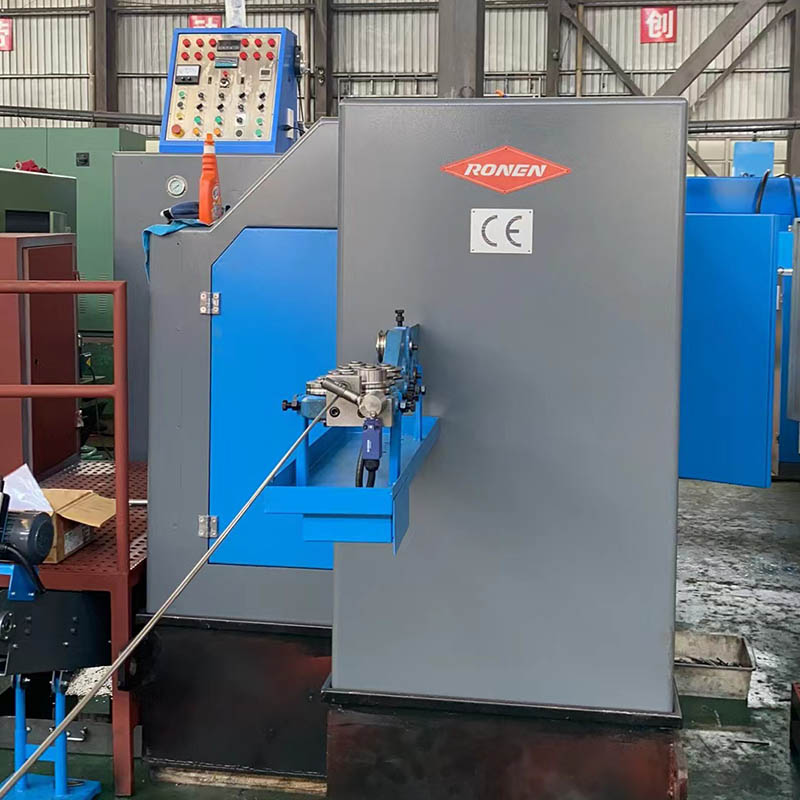

Ronen®3 Die 3 Station Bolt Former در سه مرحله پیچ و مهره را تشکیل می دهد: قالب اول سیم را کشیده، قالب دوم سر را شکل می دهد و قالب سوم قسمت های اضافی را برش می دهد. هنگامی که ابعاد قالب تنظیم شد، دستگاه به طور خودکار کار می کند، که یک مزیت کلیدی است که به تولیدکنندگان کمک می کند تا راندمان تولید را افزایش دهند و کیفیت پیچ ثابت را تضمین کنند.
3 Die 3 Station Bolt Former از سه مجموعه قالب و سه ایستگاه کاری متوالی برای اکسترود سرد سیم فلزی در قسمت های بولت استفاده می کند. سرعت متوسط است، مناسب برای کارخانه هایی با سفارشات متوسط و آنهایی که الزامات خاصی برای کیفیت دارند.
3 Die 3 Station Bolt Former یک دستگاه هدینگ سرد است که سر پیچ ها را از طریق سه فرآیند مجزا تشکیل می دهد. سیم های برش خورده به طور متوالی از طریق سه قالب مختلف منتقل می شوند. در هر ایستگاه، یک پانچ خاص روی قسمت خالی ضربه می زند و به تدریج به سمت آن حرکت می کند و شکل می دهد. فرآیند سه مرحله ای می تواند سر پیچ هایی با ساختار کامل و شکل خوب تولید کند.
در اولین ایستگاه 3 Die 3 Station Bolt Former، قسمت های برش خورده توسط پانچ فشرده می شوند. این فشار اولیه باعث شروع فرآیند آشفتگی می شود و فلز را در یک انتهای قسمت خالی جمع می کند. این یک شکل پیش ساخته دایره ای پایه را تشکیل می دهد و برای شکل دهی دقیق تر در ایستگاه های بعدی آماده می شود. این مرحله برای جریان عادی فلز بسیار مهم است.
سومین و آخرین ایستگاه Bolt Former جایی است که پانچ پردازش خوب فلز را مجبور می کند تا حفره دقیق قالب را کاملاً پر کند. این منجر به یک سر پیچ با ابعاد کامل و ویژگی های متمایز مانند شکل کامل یک سر شش ضلعی یا یک سر واشر می شود.
| مدل | واحد | RNBF-63S | RNBF-83S | RNBF-83SL | RNBF-103S | RNBF-103L | RNBF-133S | RNBF-133SL | RNBF-133L |
| ایستگاه آهنگری | نه | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| نیروی آهنگری | کیلوگرم | 35.000 | 60.000 | 60.000 | 80.000 | 80.000 | 115.000 | 115.000 | 120.000 |
| حداکثر قطر برش | میلی متر | Ø8 |
Ø10 |
Ø10 |
Ø12 |
Ø12 |
Ø15 |
Ø15 |
Ø15 |
| حداکثر طول برش | میلی متر | 80 | 80 | 115 | 135 | 185 | 145 | 190 | 265 |
| نرخ پیشی گرفتن | عدد در دقیقه | 150-240 | 130-200 | 120-190 | 100-160 | 85-140 | 90-160 | 80-120 | 60-100 |
| P.K.O.Stroke | میلی متر | 12 | 15 | 18 | 30 | 30 | 30 | 40 | 40 |
| K.O.Stroke | میلی متر | 70 | 70 | 92 | 118 | 160 | 110 | 175 | 225 |
| ضربه قوچ اصلی | میلی متر | 110 | 110 | 160 | 190 | 262 | 190 | 270 | 380 |
| قدرت موتور اصلی | کیلووات | 11 | 15 | 18.5 | 22 | 22 | 30 | 37 | 37 |
| کلی dims.of cut off die | میلی متر | Ø30x45L |
Ø35x50L |
Ø35x50L |
Ø45x59L |
Ø45x59L |
Ø63x69L |
Ø63x69L |
Ø63x69L |
| به طور کلی dims.of پانچ قالب | میلی متر | Ø40x90L |
Ø45x90L |
Ø45x125L |
Ø53x115L |
Ø53x115L |
Ø60x130L |
Ø60x130L |
Ø60x229L |
| به طور کلی کم نور شدن قالب اصلی | میلی متر | Ø50x85L |
Ø60x85L |
Ø60x130L |
Ø75x135L |
Ø75x185L |
Ø86x135L |
Ø86x190L |
Ø86x305L |
| زمین بمیر | میلی متر | 60 | 70 | 70 | 90 | 94 | 110 | 110 | 110 |
| وزن تقریبی | تن | 6.5 | 11.5 | 12 | 15 | 19.5 | 20 | 26 | 31 |
| قطر پیچ قابل اجرا | میلی متر | 3-6 | 5-8 | 6-10 | 6-10 | 8-12.7 | 8-12.7 | 8-12.7 | 8-12.7 |
| طول ساقه خالی | میلی متر | 10-65 | 10-65 | 15-90 | 15-110 | 20-152 | 20-100 | 20-160 | 50-220 |
| به طور کلی کم نور می شود | میلی متر | 5300*2900*2300 | 6000*3100*2500 | 6500*3100*2500 | 7400*3500*2800 | 9000*3400*2900 | 7400*3500*2800 | 10000*3690*2900 | 10000*3690*3000 |
ویژگی 3 Die 3 Station Bolt Former مستقل بودن قالب ها و ساده بودن فرآیند رفع اشکال است. سه مجموعه قالب به طور جداگانه نصب می شوند. اگر یکی از آنها فرسوده شد، فقط آن را به تنهایی تعویض کنید. فشار در هر ایستگاه کاری را می توان به صورت جداگانه تنظیم کرد. بدنه دستگاه سنگین نیست و کف یک کارگاه معمولی نیازی به فونداسیون ندارد.
